Vol.67【水が冷えない原因はここ】丸形冷却塔の回転不良と交換工事

丸形冷却塔（クーリングタワー）の清掃を行った際に、各部の点検でスプリンクラー（散水装）の回転が遅いことに気がつきました。

スプリンクラーの回転が遅くなると、冷却水が充填材全体に均一に散水されません。その結果、冷却効率が落ち、「水が冷えない」というトラブルにつながります。

今回の現場では、スプリンクラーを支える回転軸受の摩耗が原因と判断し、お客様へ状況をご説明したうえで部品交換を行いました。

トラブルの原因｜スプリンクラー軸受の摩耗

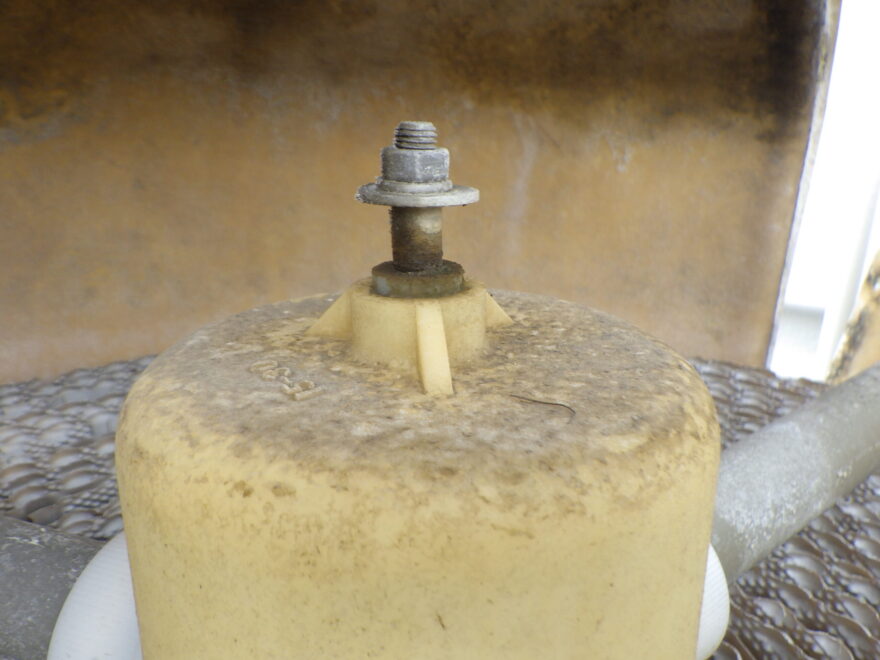

スプリンクラーの散水パイプを支える中央の軸受が摩耗し、シャフトが本来の位置から飛び出している状態でした。

原因を詳しく確認すると、冷却水を過剰濃縮で使用されており、その影響でスケール（水垢）が析出。
このスケールが軸受部に付着・堆積することで、摩耗が進行していました。

軸受が摩耗すると回転抵抗が増え、スプリンクラーがスムーズに回らなくなります。
その結果、散水不良が発生し、冷却能力の低下を招きます。

丸形冷却塔スプリンクラー交換工事の内容

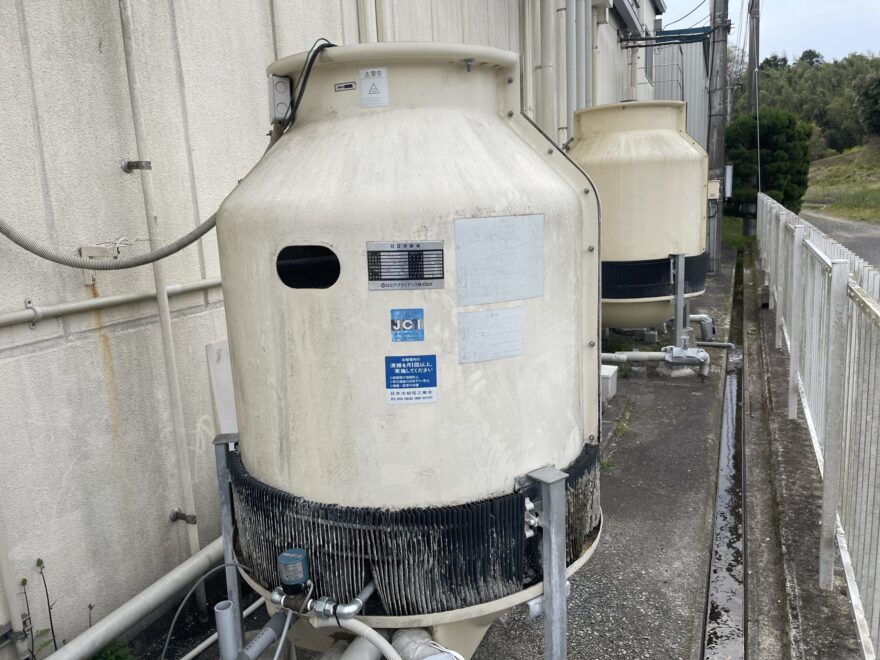

今回スプリンクラー（散水装置）の交換を行ったのは、日立製の丸形冷却塔です。

設置から約13年が経過しており、部品交換としては適切なタイミングでした。

① 外部カバーの取り外し

まず、冷却塔上部の外部カバー（FRP製）を取り外します。

② スプリンクラー本体の取り外し

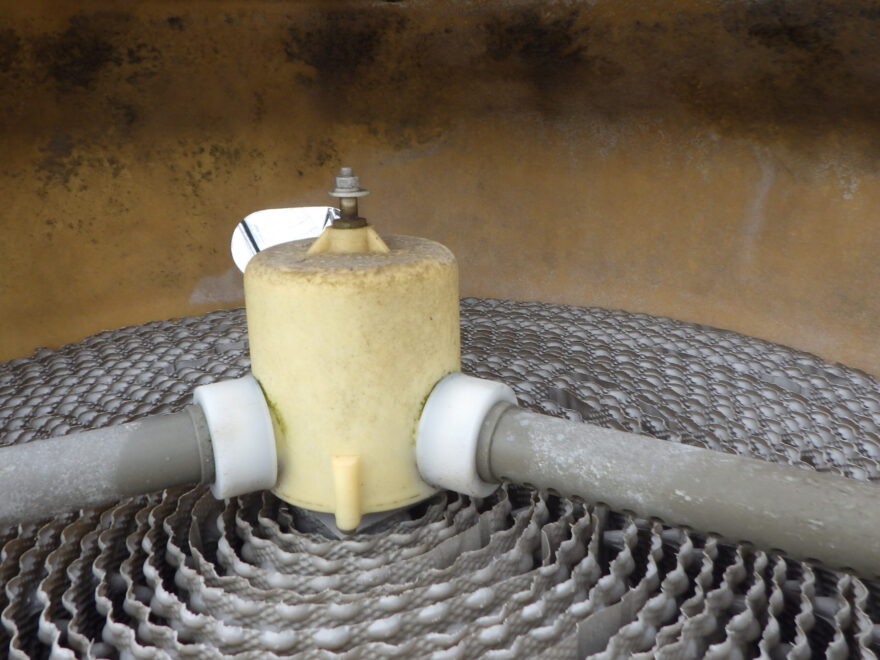

次に、散水パイプと一体になったスプリンクラー本体を取り外します。

長年使用されている場合、スケールや腐食により固着していることも多く、無理な力をかけず慎重に作業します。

③ ヘッダー（受け部）の取り外し

スプリンクラーを支えているヘッダー（受け部）を取り外します。

この部分が摩耗していると、スプリンクラーの芯がずれ、回転不良を引き起こします。

⚠ 注意点｜逆ネジ（左ネジ）

機種によっては、スプリンクラーの固定ネジが逆ネジ（左ネジ）になっています。

これは、散水時の回転方向とは逆方向に外れる構造とすることで、運転中に緩まないようにするためです。

通常の感覚で回すと「締まる方向」になるため、事前に構造を理解していないと破損の原因になります。

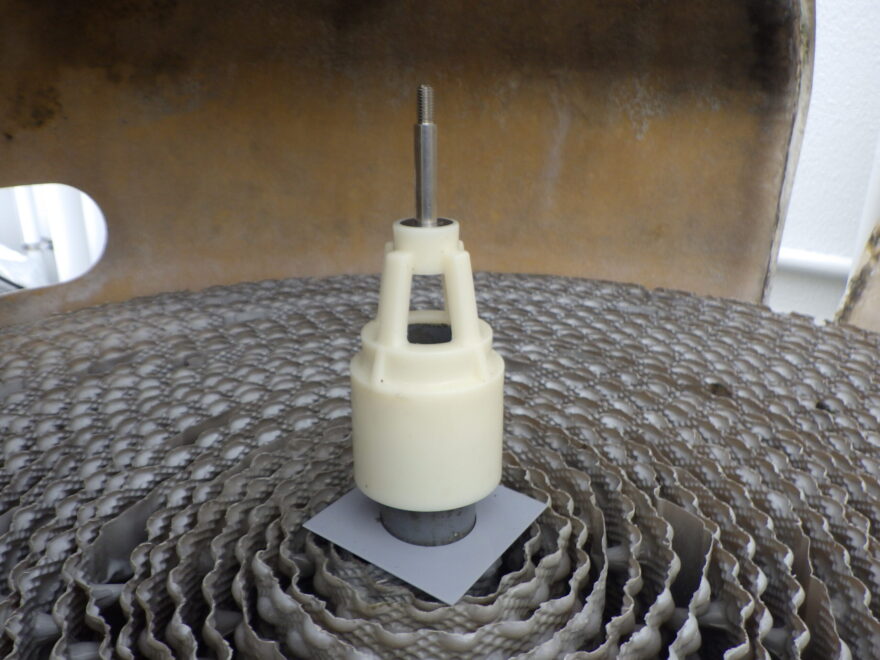

④ヘッダー受けの新品交換

古いヘッダー受けを撤去後、塩ビ配管に新品のヘッダー受けを取り付けます。

ここでは、

• 芯ズレがないか
• 水平が取れているか
• シール材の状態

を確認しながら、確実に固定します。この精度が悪いと、新品スプリンクラーでも回転不良を起こします。

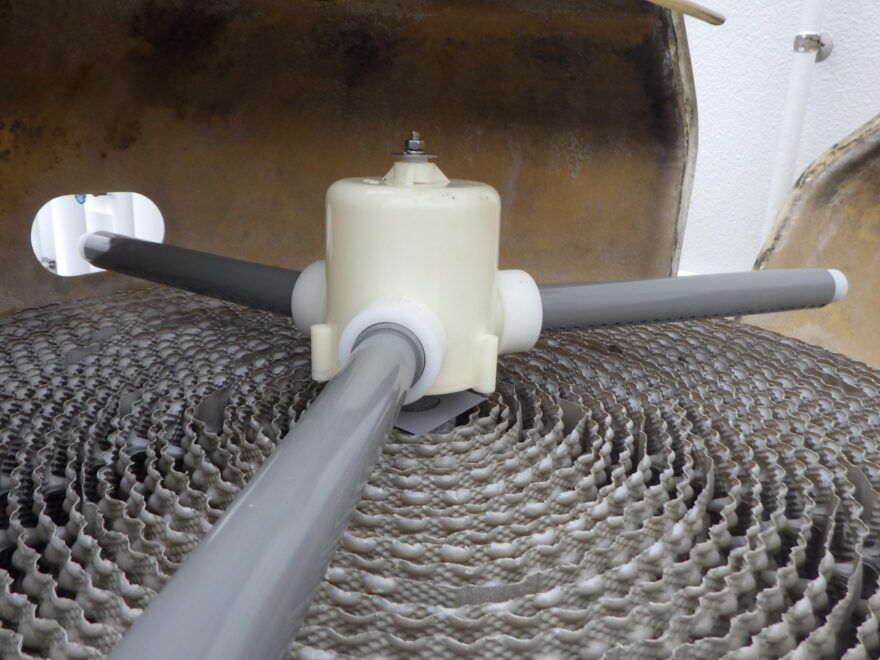

⑤ スプリンクラーヘッドの取り付け

新品のスプリンクラーヘッドを取り付けます。回転軸がスムーズに動くかを手回しで確認し、抵抗や引っ掛かりがないことを確認します。

⑥ 試運転・回転確認

組み付け後、通水を行い、

• スプリンクラーがスムーズに回転しているか
• 散水ムラがないか
• 異音や振動が出ていないか

を確認します。

今回は、回転数も安定し、充填材全体に均一な散水が確認できました。

取り外した部品の状態

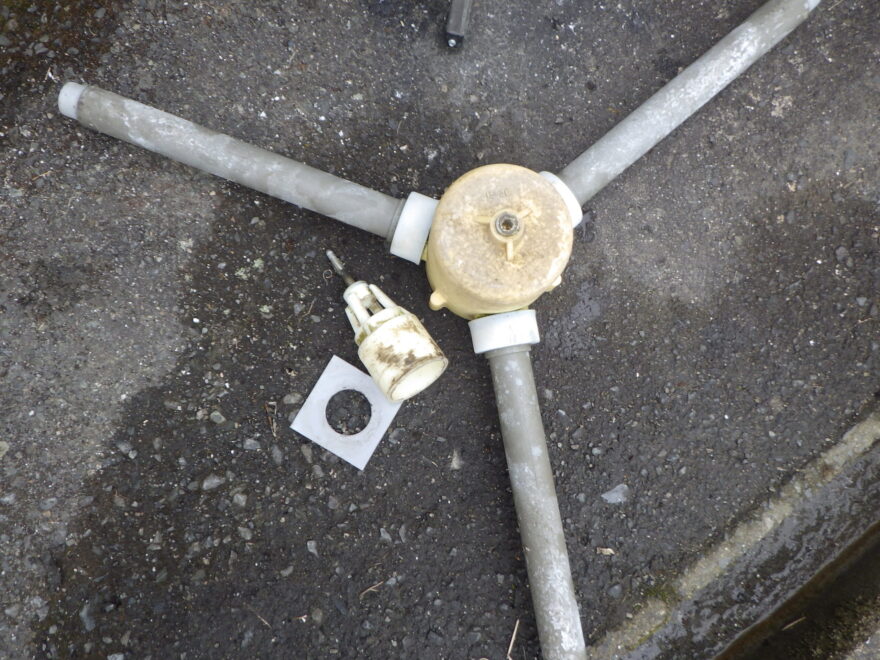

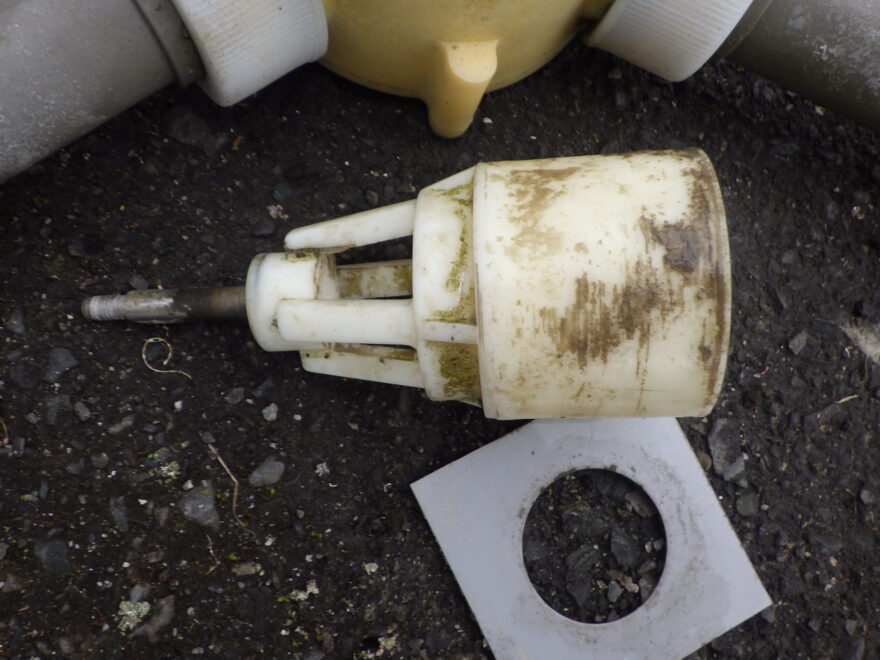

撤去した部品を確認すると、

• 軸受の摩耗
• シャフトの突出
• 回転抵抗の増大

がはっきり分かる状態でした。

清掃だけでは見落とされやすいですが、点検時に「回り方」を見ることが非常に重要だと分かる事例です。
